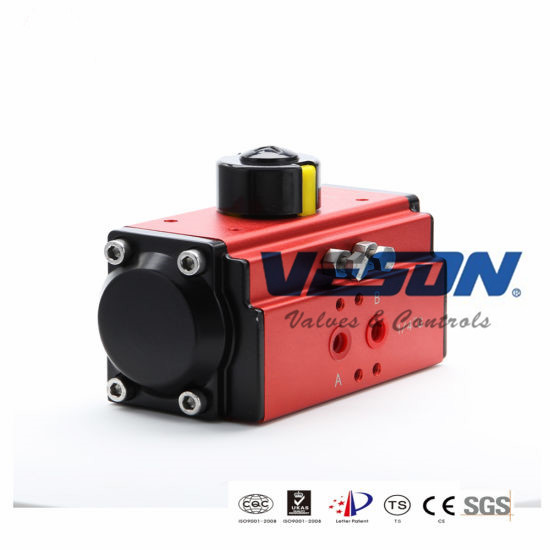

ISO5211 Siłownik pneumatyczny do zębatek i zębników Zgodny z ISO / CE / SIL3
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Veson/OEM |
| Orzecznictwo: | ISO/CE/SIL3 |
| Numer modelu: | VS-083DA |
Zapłata:
| Minimalne zamówienie: | 1 Ea |
|---|---|
| Cena: | FOB Shanghai |
| Szczegóły pakowania: | Obudowa z kartonu / sklejki |
| Czas dostawy: | jeden tydzień |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 10000PCS/miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Stop aluminium | Rodzaj: | Motylkowy siłownik pneumatyczny zębatki i zębnika I |
|---|---|---|---|
| Funkcjonować: | Element uruchamiający ćwierć obrotu | Zawór: | pneumatyczny siłownik tłokowy |
| Temperatura mediów: | Normalna temperatura | Podanie: | Generał |
| High Light: | siłownik zaworu zębatkowego i pneumatycznego,siłownik pneumatyczny z pneumatycznym momentem obrotowym |
||
opis produktu
Zawór motylkowy typu waflowego Pneumatyczny siłownik powierzchniowy Twarde utlenianie siłownika pneumatycznego
siłownik pneumatyczny nowego typu zębatki
new type rack and pinion pneumatic actuator integrates the latest technology: innovative optimization design of CAD three-dimensional model makes the beautiful and compact appearance; pneumatyczny siłownik zębatkowy nowego typu łączy najnowszą technologię: innowacyjny projekt optymalizacji trójwymiarowego modelu CAD zapewnia piękny i kompaktowy wygląd; practical new materials and new technology make the quality and performance more reliable; praktyczne nowe materiały i nowe technologie zwiększają niezawodność jakości i wydajności; multi-specification selection makes it more economical. Wybór wielu specyfikacji czyni go bardziej ekonomicznym. The product fully conforms to the latest International standards and technical specifications to meet present and future requirements. Produkt jest w pełni zgodny z najnowszymi międzynarodowymi standardami i specyfikacjami technicznymi, aby spełnić obecne i przyszłe wymagania.
► Dane techniczne siłownika pneumatycznego
1. Rodzaj działania: podwójny
2. Medium: czyste, suche i bez korozyjnego sprężonego powietrza
3. Ciśnienie zasilania powietrzem: 0,25-0,8 Mpa
4. Temperatura pracy: typ standardowy: -20 ° C ~ + 80 ° C
Typ niskotemperaturowy: -40 ° C ~ + 80 ° C
| ZAWÓR KULOWY 3-drogowy | ||||||
| Wybór siłownika pneumatycznego: odpowiedni rozmiar tylko dla odniesienia, moment obrotowy zaworu plus 25% współczynnik bezpieczeństwa | ||||||
| Rozmiar | Valve Torque in.lbs | moment obrotowy zaworu * 1.25 | Siłownik dwustronnego działania | Moment obrotowy siłownika (in.lbs) 5bar | Siłownik ze sprężyną powrotną | Moment obrotowy siłownika (in.lbs) 5bar FC |
| 1/2 " | 79 | 98,75 | VS-052DA | 177 | VS-052SR10 | 70–104 |
| 3/4 " | 85 | 106,25 | VS-052DA | 177 | VS-052SR10 | 70–104 |
| 1 ” | 110 | 137,5 | VS-052DA | 177 | VS-075SR10 | 190–318 |
| 1-1 / 2 " | 290 | 362,5 | VS-075DA | 515 | VS-092SR10 | 407–574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018–1497 |
| 2-1 / 2 " | 1085 | 1356,3 | VS-105DA | 1441 | VS-140SR10 | 1538–2247 |
| 3 " | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379–3388 |
| 4 " | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379–3388 |
| ZAWÓR KULOWY 2-drogowy | ||||||
| Rozmiar | moment obrotowy zaworu * 1.25 | Przyłącze górne zaworu (mm) | Siłownik dwustronnego działania | Moment obrotowy siłownika (in.lbs) 5bar | Siłownik ze sprężyną powrotną | Moment obrotowy siłownika (in.lbs) 5bar FC |
| 1/2 " | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70–104 |
| 3/4 " | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70–104 |
| 1 ” | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190–318 |
| 1-1 / 2 " | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264–359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562–857 |
| 2-1 / 2 " | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018–1497 |
| 3 " | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538–2247 |
| 4 " | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538–2247 |
| Model | EX1 mm | EX2 mm | Od / mm | 15 | 2) | O-ring (tłok) |
| VS-052 | 1M6 × 25 | M6 × 20 | ∮15 | 16 | min. 5 / maks. 12 | Wiosna (wkład) |
| VS-063 | M6 × 25 | M6 × 20 | ∮18 | 17 | 1 | Wiosna (wkład) |
| VS-075 | M8 × 30 | M6 × 25 | ∮20 | 18 | 1 | Zacisk sprężynowy (zębnik) |
| VS-083 | M10 × 35 | M6 × 25 | ∮20 | 19 | 1 | Wskaźnik położenia |
| VS-092 | M10 × 40 | M8 × 30 | ∮25 | 20 | 1 | O-ring (dno zębnika) |
| VS-105 | M12 × 40 | M8 × 30 | ∮25 | 21 | 1 | O-ring (góra zębnika) |
| VS-125 | M12 × 45 | M10 × 35 | ∮35 | 30 | 1 | Zaślepka (prawa) |
| VS-140 | M14 × 55 | M10 × 40 | ∮40 | 31 | 1 | Zaślepka (lewa) |
| VS-160 | M16 × 55 | M10 × 45 | ∮45 | 39 | 1 | Śruba mocująca (wskaźnik) |
| VS-190 | M16 × 65 | M12 × 55 | ∮50 | 40 | 2) | Tłok |
| VS-210 | M16 × 70 | M14 × 60 | ∮55 | 41 | 1 | Etykieta identyfikacyjna siłownika |
| VS-240 | M16 × 80 | M16 × 65 | ∮55 | 50 | 1 | Ciało |
| VS-270 | M16 × 90 | M20 × 80 | ∮55 | 60 | 1 | Wał napędowy |
Typ wysokotemperaturowy: -20 ° C ~ + 180 ° C
5. Kąt obrotu: 90 ° ± 5 °
6. Napięcie elektrozaworu: AC220V lub DC24V lub zgodnie z życzeniem klienta.
► Konstrukcja i konstrukcja siłownika pneumatycznego dwustronnego działania serii AT
1. Pełna zgodność z najnowszą specyfikacją: ISO5211DIN3337VD / VDE3845 i NAMUR.
2. Wytłaczany korpus aluminiowy o wysokiej intensywności ma zaokrągloną powierzchnię wewnętrzną pokrytą natlenionym anodą zapewniającą długą żywotność, niski współczynnik tarcia i szybkie osiągi.
3. Doskonała, zwarta i zmodernizowana konstrukcja wraz z wieloma specyfikacjami sprawia, że wybór jest zarówno ekonomiczny, jak i korzystny.
4. All acting surfaces adopt high-quality bearings, resulting in low friction, high cycle life, and no noise. 4. Wszystkie działające powierzchnie przyjmują łożyska wysokiej jakości, co powoduje niskie tarcie, wysoką żywotność cyklu i brak hałasu. The two independent external travel stop adjustment bolts can easily and precisely adjust ±5°at both open and close directions. Dwie niezależne zewnętrzne śruby regulacyjne ogranicznika ruchu mogą łatwo i precyzyjnie regulować ± 5 ° zarówno w kierunku otwierania, jak i zamykania.
5. Ten sam siłownik obrysu ma tryby działania podwójnego działania i powrotu sprężyny, a powrót sprężyny ma style normalnego otwierania i normalnego zamykania.
6. Wielofunkcyjny wskaźnik pozycji z NUMEREM jest wygodny do montażu akcesoriów.
7. Wstępnie ściśnięta sprężyna obciążająca jest wygodna dla bezpiecznego montażu i procedur rozerwania.
8. Odlewane ciśnieniowo aluminiowe tłoki i zaślepki mają wysoką intensywność i są lekkie.
9. Dostępne są różne materiały o-ringów dla wysokich i niskich temperatur.
10. W zależności od różnych wymagań możemy zaoferować obroty Multi-travel (np. 120 ° 135 ° 180 °) i siłowniki trójpozycyjne.
11. Zawory elektromagnetyczne można łatwo zamontować bez żadnej deski łączącej.
► Proces transakcji-Siłownik pneumatyczny
► FAQ - siłownik pneumatyczny
1. P: Czy zamówienie próbki jest dopuszczalne?
Odp .: Tak, oczywiście.
2. P: Jak złożyć zamówienie?
Odp .: Możesz wysłać do nas e-mail lub zadzwonić bezpośrednio.
3. P: Ile dni na dostawę?
Odp .: Zwykle w ciągu 15-20 dni w zależności od ilości zamówienia.
4. P: Jak dokonać płatności?
Odp .: Akceptujemy tylko T / T.
5. P: Jak zrealizujesz przesyłkę?
Odp .: Drogą morską, lotniczą lub ekspresową.
