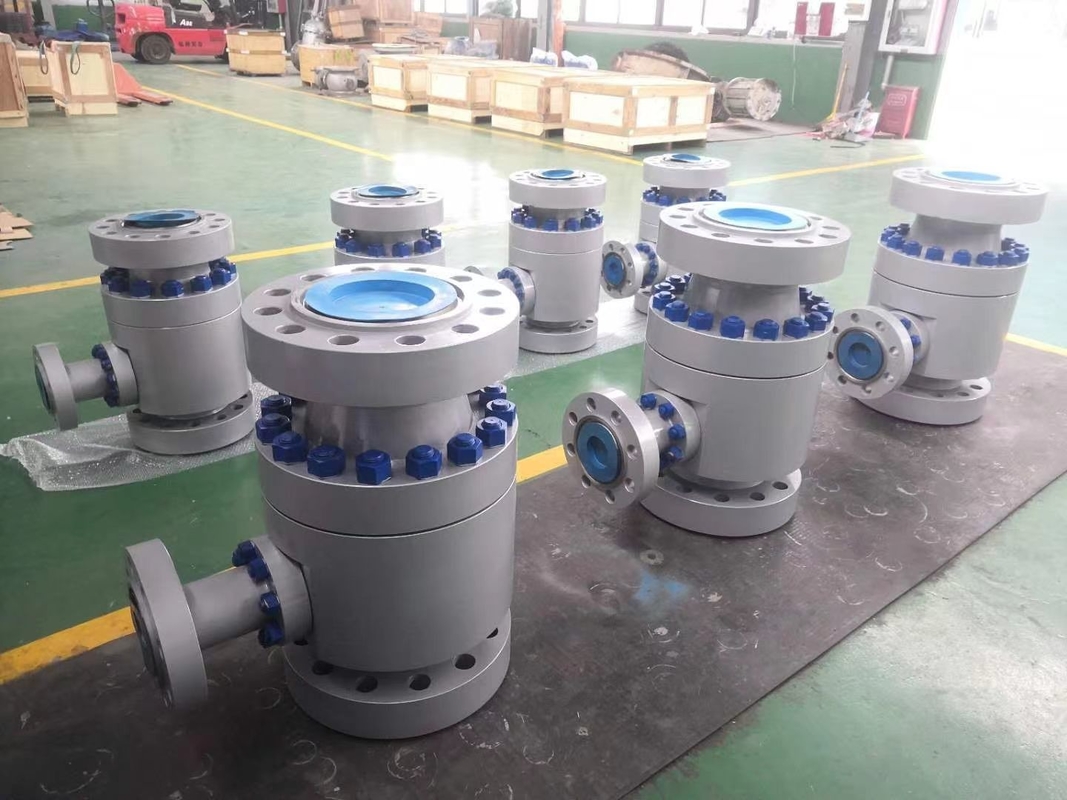

Ochrona pompy Automatyczny zawór recyrkulacyjny ARV Ochrona pomp przed uszkodzeniami Zawór kontrolny przez przejście
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Veson |
| Numer modelu: | ARL |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 2-4 tygodnie |
| Zasady płatności: | L/C, T/T |
|
Szczegóły informacji |
|||
| WCB: | Zawór zwrotny | Funkcja: | Chroń pompę |
|---|---|---|---|
| Podkreślić: | Automatyczny zawór recyrkulacyjny do ochrony pompy,Zawór ochronny pompy przez przejście |
||
opis produktu
Zawór ochronny pompy Zawór automatycznego recyrkulacji (ARV) Ochrona pomp przed uszkodzeniami Zawór kontrolny przez zawór przejściowy
Opis produktu
Do ochrony pompy
Nowoczesny sprzęt przemysłowy wymaga pompy odśrodkowej zasadniczo działa w warunkach zmiennego przepływu.
Automatyczny zawór recyrkulacyjny (ARC) to zawór wielofunkcyjny, którego głównym celem jest zapewnienie, aby przez pompę odśrodkową zapewniano zawsze ustalony minimalny przepływ.Jest to ważne, ponieważ pompy odśrodkowe cierpią na przegrzanie i kawitację i mogą zostać trwale uszkodzone, jeśli są suche.
Przez wiele lat badań i rozwoju, ciągłych innowacji i praktyki, Shanghai datingowe zawory Co. badania ZD serii Automatyczny zawór kontroli recyrkulacji, aby zapobiec przegrzaniu,poważny hałas, niestabilne i uszkodzenie erozji pompy odśrodkowej w warunkach pracy z niskim obciążeniem.otwiera się automatycznie, aby zapewnić minimalny przepływ pompy.
Zastosowania zaworu ARC
- Przemysł chemiczny
- Przemysł petrochemiczny
- Fabryka stalowa
- System ochrony przeciwpożarowej
- Tradycyjna elektrownia
- Przemysł papierniczy
- Wysyłka/przeniesienie
- przemysł ochrony środowiska
Scenariusze ochrony pompy odśrodkowej przy użyciu zaworu ARC (ARV)
Trzy sposoby ochrony pompy
System ciągłego krążenia
Wymóg minimalny pompy systemu ciągłego krążenia nie ma związku z wyładowaniem systemu zmiany przepływu procesu.poprzez płytę otworu bezpośredni odpływ do zbiornika magazynowegoChociaż ciągły minimalny przepływ może bardzo dobrze chronić pompę, pompa musi zapewniać większą moc wyjściową, aby zapewnić przepływ procesu systemu plus przepływ recyklingu,które powodują dodatkowe straty energii.
System sterowania krążeniem
System krążenia sterowania jest zmontowany przez zawór kontrolny, miernik przepływu, zawór kontroli przepływu minimalnego, system kontroli krążenia, system kontroli krążenia może zapewnić minimalną ochronę przepływu,gdy przepływ procesu jest większy niż minimalny przepływ pompyAle system jest złożony, komponenty sterowania, zakup, montaż, koszty utrzymania są wyższe.
Automatyczny zawór sterujący recyrkulacją
Automatyczny zestaw zaworu recyrkulacyjnego zawór kontrolny, percepcja przepływu, zawór sterowania obejściem, wieloetapowe obniżenie w jednym, nie wymaga zasilania, systemu sterowania i okablowania, niezbędne bezpieczeństwo.Nie zajmują dużej powierzchniJest to priorytetowy sposób ochrony pompy w nowoczesnym procesie przemysłowym.
Główne zalety automatycznego zaworu sterowania recyrkulacją serii AR
Zawór ARC z serii ZD nadaje się do obejścia z różnicowym ciśnieniem wysokim, maksymalny różnicowy ciśnienie wynosi 30MPa, a konkretny wybór jest określany przez fabrykę.Wieloetapowy dekompresji typu M typu bypassu może wyeliminować hałas wytwarzany przez duży przepływ medium, zapobiegania uszkodzeniu przez erozję kawitacyjną i podgrzewanie komponentów zaworów.
Art Model ARC zawór
- Prosta struktura, niski koszt, długa żywotność, odpowiednia do pracy w warunkach niskiego ciśnienia.
- Wyroby z wyrobów objętych pozycją 8511
- Duży przepływ bypassu, maksymalny przepływ wynosi 60% głównego przepływu, wartość KV można regulować.
- Przechodzenie przez maksymalną różnicę ciśnienia roboczego do 4 MPa.
- Ciśnienie CL150# - 400#, rozmiar 1' - 16'
ARL Model zaworu łukowego
- Wieloprzewodowy bypass klatki, niski poziom hałasu, odpowiedni do warunków średniego i niskiego ciśnienia.
- Korpus wykonany ze stali, materiał: stal węglowa lub stal nierdzewna itp.
- Funkcja zaworu zwrotnego jest standardowa, maksymalna różnica ciśnienia do 6 MPa.
- Z venturi port głównego przepływu konstrukcji zaworu kontrolnego, być stosowane do skomplikowanych warunków pracy.
- Ciśnienie CL150# - 600#, rozmiar 1' - 20'
- Przejście ręczne jest opcjonalne.
ARM Model ARC zawór
- Wieloetapowa dekompresja w celu zapobiegania kawitacji, zmniejszenia prędkości, odpowiednia do warunków wysokiego ciśnienia.
- Korpus wykonany ze stali, materiał: stal węglowa lub stal nierdzewna itp.
- Funkcja zaworu zwrotnego jest standardowa, maksymalna różnica ciśnienia do 30 MPa.
- Ciśnienie CL150# - 2500#, rozmiar 1' - 20'
- Przejście ręczne jest opcjonalne.
Zasada działania automatycznego zaworu recyrkulacyjnego
Zgodnie z różnicą indukcyjnego przepływu głównego, główny stożek zaworu dysku kontrolnego zaworu ARC automatycznie przesuwa się do określonej pozycji.dysk głównego zaworu napędza sztabkę zaworu obejściowego, przenosi ruch dysku głównego zaworu do obejścia, poprzez pozycję dysku zaworu sterowania, zmienia obszar tłoczenia objścia, tak aby kontrolować przepływ objścia.Kiedy główny dysk zaworu z powrotem do siedzenia zaworu zamknięteGdy dyski zaworu podnoszą się do górnej pozycji, obwód jest całkowicie zamknięty, cały przepływ pompy przepływa do systemu przetwarzania.Ten zawór ustawił cztery funkcje w jednym ciele.
- Wykrywanie przepływu: dysk głównego zaworu zaworu ARC może automatycznie wykrywać główny przepływ systemu przetwarzania,w ten sposób zgodnie z przepływem, aby określić położenie dysku głównego zaworu i dysku obejściowego.
- Kontrolowanie recyrkulacji: zawór ARC może pompować wdychaną normalną pracę wymagany minimalny przepływ do urządzenia magazynowego przez obwodnik, tak aby dostosować właściwości pompy H - Q, aby zrealizować recykling.
- Ograniczanie ciśnienia wieloetapowe:system sterowania obejściem może zmniejszyć strumień zwrotny z wyjścia pompy wysokiego ciśnienia do odpowiedniego zwrotu do urządzenia magazynowego niskiego ciśnienia z niskim hałasem, niewielkie zużycie.
- Sprawdź: Automatyczny zawór recyrkulacyjny ma również efekt zaworu kontrolnego, zapobiegając odpływowi płynu do nadwozia pompy.
- Maksymalny przepływ jest uzależniony od maksymalnej wartości Kv.
| Nieruchomości | Opis |
| Funkcja | Zawór ARCChroni pompy przed uszkodzeniami spowodowanymi niskim przepływem przez automatyczne recyrkulację niewielkiej części pompowanego płynu z powrotem do wejścia pompy |
| Rodzaje | Wyroby mechaniczne, elektroniczne i hydrauliczne |
| Dodatkowe cechy | Słuchawki i urządzenia służące do monitorowania i monitorowania temperatury |
| Wnioski | Przetwarzanie ropy naftowej i gazu, produkcja chemiczna, wytwarzanie energii i oczyszczanie wody |
| Rodzaj pompy | Zazwyczaj stosowane z pompami odśrodkowymi |
| Czynniki do rozważenia | Prędkość przepływu, ciśnienie, temperatura i specyficzne wymagania dotyczące zastosowania |
| Znaczenie instalacji, konserwacji i badań | Kluczowe dla zapewnienia optymalnej wydajności i niezawodności |
