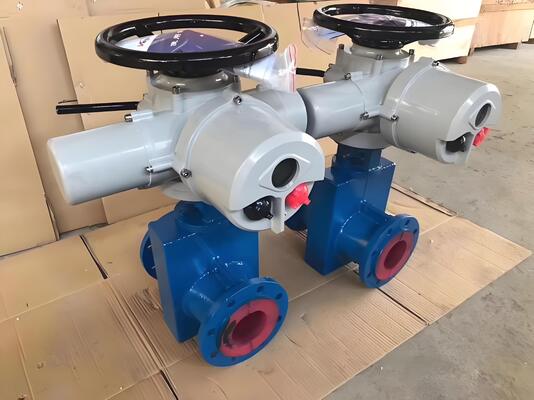

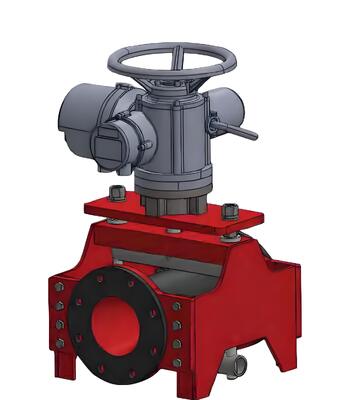

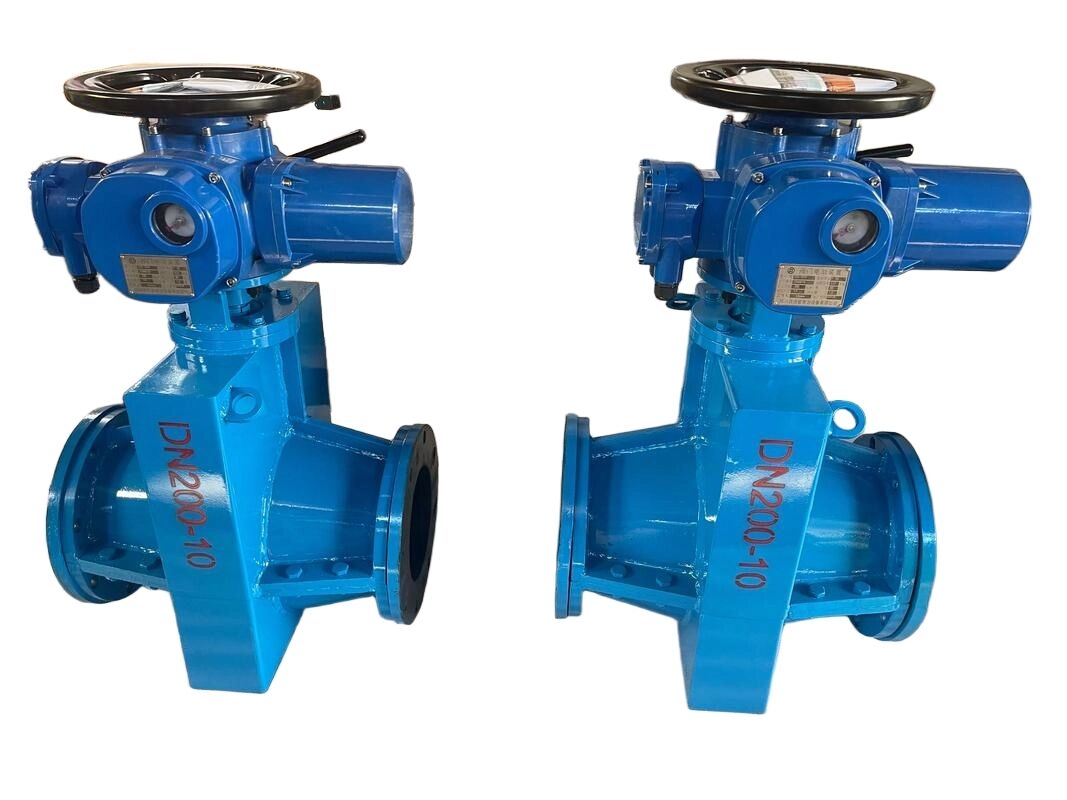

Elektryczny pneumatyczny dwustronny zespół zaworów szczelinowych zbudowany do systemów rurociągowych transportu materiałów ścierających
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghaj, Chiny |
| Nazwa handlowa: | VESON |
| Orzecznictwo: | ISO 9001:2015 SGS |
Zapłata:
| Minimalne zamówienie: | 1 sztuka |
|---|---|
| Cena: | USD 600-3500 / Piece |
| Szczegóły pakowania: | Obudowa ze sklejki marki VESON z wkładką z pianki odpornej na wstrząsy, opakowanie eksportowe |
| Czas dostawy: | 7-10 dni roboczych na zapasy, 25-35 dni na produkcję |
| Zasady płatności: | T/T, L/C, PayPal, Western Union |
| Możliwość Supply: | 1200 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Typ zaworu: | Zawór zaciskowy dwufunkcyjny (elektryczny + pneumatyczny) | Zakres rozmiarów: | DN50 do DN400 (2” do 16”) |
|---|---|---|---|
| Ocena ciśnienia: | PN10 / PN16 / klasa 150 | Materiał korpusu: | Żeliwo sferoidalne powlekane żywicą epoksydową, SS316 |
| Materiał rękawa: | Kauczuk naturalny, EPDM, NBR, Viton | Siłownik główny: | Elektryczny wieloobrotowy (modulacyjny 4-20 mA) |
| Siłownik wtórny: | Pneumatyczna sprężyna powrotna (bezpieczna) | Dopływ powietrza: | 4-8 barów (60-120 psi) |
| Temperatura pracy: | -40 ° C do +120 ° C. | Zakończ połączenie: | Kołnierzowe ANSI B16.5 / DIN PN16 |
| Podkreślić: | Systemy rurociągowe,Zestaw zaworów szczelinowych do transportu materiałów ścierających,Zestaw zaworu szczytowego podwójnego trybu pneumatycznego |
||
opis produktu
Zgromadzenie zaworu zaciskowego elektryczno-pneumatycznego dwumodowego do rurociągów transportujących materiały ścierne
Zgromadzenie zaworu zaciskowego dwumodowego VESONzapewnia najwyższą niezawodność krytycznych rurociągów transportujących zawiesiny ścierne, łącząc siłownik elektryczny do precyzyjnej regulacji modulacji z pneumatycznym siłownikiem powracającym sprężynowo dla bezpiecznego wyłączenia awaryjnego. Ta redundantna architektura sterowania zapewnia nieprzerwane zabezpieczenie w najbardziej wymagających operacjach wydobywczych i przetwórstwa minerałów.
Redundancja dwumodowa
| Tryb | Siłownik | Funkcja |
| Podstawowy (Normalny) | Elektryczny wieloobrotowy | Precyzyjna regulacja przepływu modulowanego za pomocą sygnału DCS 4-20mA |
| Drugorzędny (Awaryjny) | Pneumatyczny powracający sprężynowo | Automatyczne zamknięcie awaryjne w przypadku utraty zasilania lub sygnału ESD |
Kluczowe cechy
- Redundancja sterowania: Podwójny system siłowników zapewnia niezależną zdolność podstawowego sterowania i wyłączenia awaryjnego dla pętli bezpieczeństwa z certyfikatem SIL
- Bezproblemowe przełączanie: Pneumatyczny siłownik bezpieczeństwa automatycznie włącza się w ciągu 1 sekundy od utraty zasilania bez interwencji zewnętrznej
- Pełnoprzepływowa ścieżka: Brak wewnętrznych przeszkód lub martwych stref eliminuje zatykanie w przypadku zawiesin o wysokiej zawartości ciał stałych
- Tuleja wymienna w terenie: Konstrukcja z szybką wymianą tulei umożliwia wymianę na miejscu bez specjalnych narzędzi lub demontażu zaworu
- Zintegrowane wyłączniki krańcowe: Oba siłowniki zawierają mechaniczne i zbliżeniowe wyłączniki krańcowe dla kompleksowego sprzężenia zwrotnego pozycji
- Pakiet montowany na ramie: Kompletny, wstępnie zmontowany, wstępnie okablowany i przetestowany fabrycznie pakiet skraca czas instalacji w terenie o 60%
Specyfikacje techniczne
| Parametr | Specyfikacja |
| Typ zaworu | Zawór zaciskowy dwumodowy (elektryczny + pneumatyczny) |
| Zakres rozmiarów | DN50 do DN400 (2" do 16") |
| Ciśnienie znamionowe | PN10 / PN16 / Klasa 150 |
| Materiał korpusu | Żeliwo sferoidalne powlekane epoksydem, SS316 |
| Materiał tulei | Kauczuk naturalny, EPDM, NBR, Viton |
| Siłownik podstawowy | Elektryczny wieloobrotowy (modulowany 4-20mA) |
| Siłownik drugorzędny | Pneumatyczny powracający sprężynowo (bezpieczny) |
| Zasilanie powietrzem | 4-8 bar (60-120 psi) |
| Temperatura pracy | -40°C do +120°C |
| Przyłącze końcowe | Kołnierzowe (ANSI B16.5 / DIN PN16) |
| Integralność bezpieczeństwa | Możliwość SIL 2 (IEC 61508) |
| Certyfikacja | ISO 9001:2015, SGS |
Zastosowania docelowe
- Krytyczne rurociągi transportujące zawiesiny z wymogami ESD
- Rurociągi koncentratów i odpadów górniczych
- Podwójny przepływ w procesie zagęszczania minerałów
- Rurociągi odprowadzające z pogłębiarek
- Systemy transportu popiołu w elektrowniach
Kompletny pakiet zawiera wstępnie okablowaną skrzynkę przyłączeniową, fabryczny raport z testu pętli, deklarację zgodności SIL i pełną identyfikowalność materiałów. Skontaktuj się z naszym zespołem automatyki w celu uzyskania niestandardowych konfiguracji sterowania.
