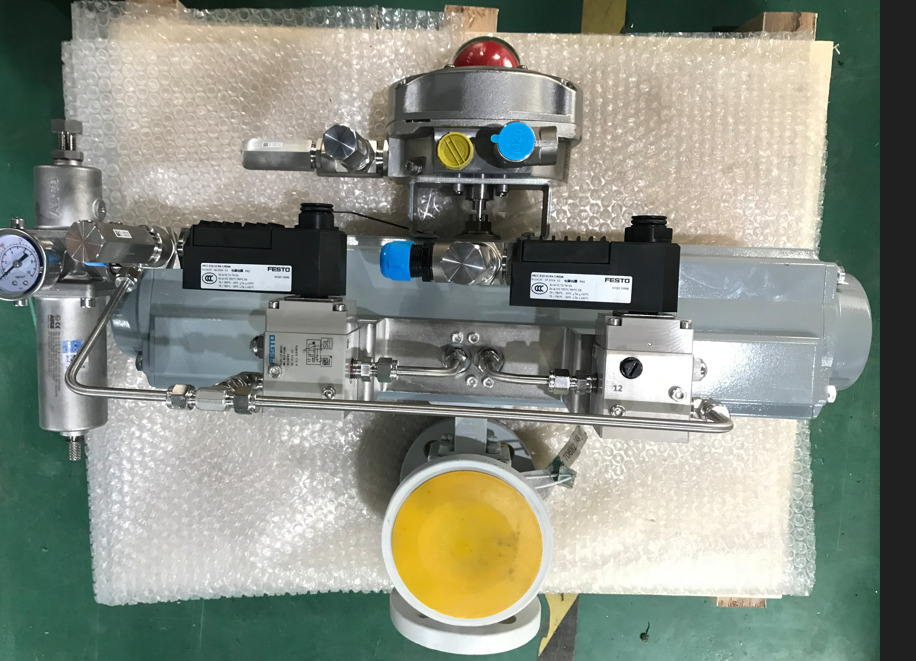

3-pozycyjny pneumatyczny zawór kulowy odcinający ze stopniową ochroną antyuderzeniową
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghaj, Chiny |
| Nazwa handlowa: | VESON |
| Orzecznictwo: | ISO 9001:2015 SGS |
Zapłata:
| Minimalne zamówienie: | 1 sztuka |
|---|---|
| Cena: | USD 180-1200 / Piece |
| Szczegóły pakowania: | Obudowa ze sklejki marki VESON z wkładką z pianki odpornej na wstrząsy, opakowanie eksportowe |
| Czas dostawy: | 5-7 dni roboczych na zapasy, 20-30 dni na produkcję |
| Zasady płatności: | T/T, L/C, PayPal, Western Union |
| Możliwość Supply: | 3000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Typ zaworu: | Zawór kulowy 3-pozycyjny 2-drogowy/3-drogowy | Typ siłownika: | Siłownik pneumatyczny 3-pozycyjny (sprężyna powrotna) |
|---|---|---|---|
| Zakres rozmiarów: | DN15 do DN150 (1/2" do 6") | Ocena ciśnienia: | PN16 / PN40 / klasa 150 / klasa 300 |
| Materiał korpusu: | SS304, SS316, stal węglowa WCB | Materiał siedziska: | PTFE, RTFE, PEEK |
| Dopływ powietrza: | 4-8 barów (60-120 psi) | Temperatura pracy: | -20 ° C do +180 ° C. |
| Sekwencja kontrolna: | Otwarty (100%) - Średni skok (30-50%) - Zamknięty (0%) | Zakończ połączenie: | Kołnierzowe ANSI B16.5, gwintowane NPT/BSP |
| Podkreślić: | Pneumatyczny zawór kulowy odcinający,3-pozycyjny zawór kulowy odcinający |
||
opis produktu
3-pozycyjny pneumatyczny zawór kulowy odcinający z stopniową ochroną przed uderzeniem hydraulicznym
Pneumatyczny zawór kulowy odcinający VESON VSO-3P-WH z 3 pozycjami jest zaprojektowany specjalnie dla terminali załadunku partiami, gdzie gwałtowne zamknięcia zaworów powodują niszczycielskie uderzenia hydrauliczne i wibracje rurociągów. 3-pozycyjne sterowanie stopniowe zapewnia płynną sekwencję Szybkie napełnianie → Powolne kapanie → Całkowite zatrzymanie, chroniąc system rurociągów przy jednoczesnym zachowaniu precyzyjnej dokładności dozowania.
Jak 3-stopniowe sterowanie chroni Twój system
| Etap | Pozycja zaworu | Działanie |
| Etap 1 | 100% otwarty | Szybkie napełnianie masowe z pełną prędkością przepływu |
| Etap 2 | 30-50% w połowie skoku | Powolne kapanie dla precyzyjnego uzupełniania |
| Etap 3 | 0% zamknięty | Szczelność bąbelkowa (Klasa VI) - zerowe uderzenie hydrauliczne |
Kluczowe cechy
- 3-pozycyjny siłownik pneumatyczny: Konstrukcja z powrotem sprężynowym z możliwością pozycji w połowie skoku dla stopniowej kontroli przepływu
- Sekwencja antyuderzeniowa: Eliminuje przepięcia ciśnienia podczas zamykania zaworu, zmniejszając naprężenia rur i przedłużając żywotność systemu
- Konfigurowalna pozycja w połowie skoku: Regulowana pozycja pośrednia 30-50% dla prędkości przepływu specyficznych dla procesu
- Szczelność bąbelkowa: Klasa VI wycieku w końcowej pozycji zamkniętej dla zerowych strat produktu
- Redukcja rozdzielacza: Zastępuje wielozaworowe układy rozdzielaczy, zmniejszając zajmowaną powierzchnię i ścieżki wycieku
- Fabrycznie okablowana listwa zaworów elektromagnetycznych: Fabrycznie skonfigurowane zawory elektromagnetyczne dla wszystkich 3 pozycji z listwą zaciskową
Specyfikacje techniczne
| Parametr | Specyfikacja |
| Typ zaworu | 3-pozycyjny zawór kulowy 2-drogowy / 3-drogowy |
| Typ siłownika | 3-pozycyjny siłownik pneumatyczny (z powrotem sprężynowym) |
| Zakres rozmiarów | DN15 do DN150 (1/2" do 6") |
| Ciśnienie znamionowe | PN16 / PN40 / Klasa 150 / Klasa 300 |
| Materiał korpusu | SS304, SS316, stal węglowa WCB |
| Materiał uszczelnienia | PTFE, RTFE, PEEK |
| Zasilanie powietrzem | 4-8 bar (60-120 psi) |
| Temperatura pracy | -20°C do +180°C |
| Sekwencja sterowania | Otwarty (100%) → Połowa skoku (30-50%) → Zamknięty (0%) |
| Złącze końcowe | Kołnierzowe (ANSI B16.5), gwintowane (NPT/BSP) |
| Klasa szczelności | Klasa VI (szczelność bąbelkowa) |
| Certyfikacja | ISO 9001:2015, CE, SGS |
Docelowe branże
- Terminal załadunku ropy i gazu (załadunek ciężarówek, cystern kolejowych, beczek)
- Systemy dozowania partii chemikaliów drobnych
- Systemy dozowania partii żywności i napojów
- Stacje transferu produktów w terminalach zbiornikowych
- Platformy załadunkowe LPG i kriogeniczne

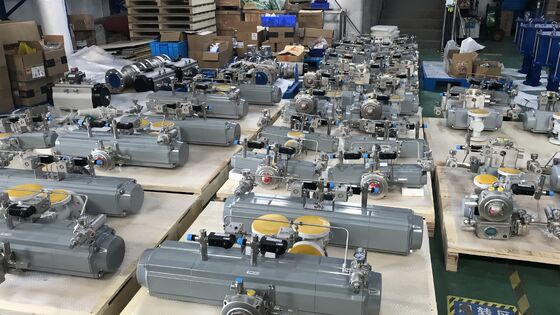

Każdy zespół przechodzi pełne fabryczne testy pętli z twardymi rurami SS316 przed wysyłką. Dokumentacja FAT w zestawie. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania dotyczące załadunku partiami.
