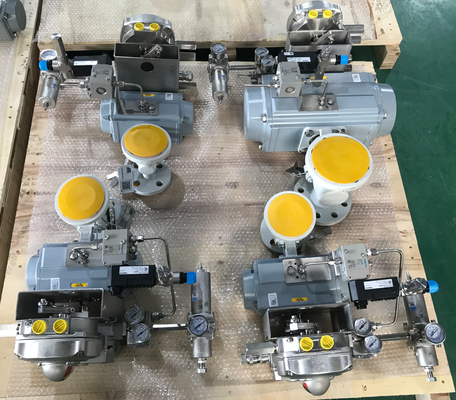

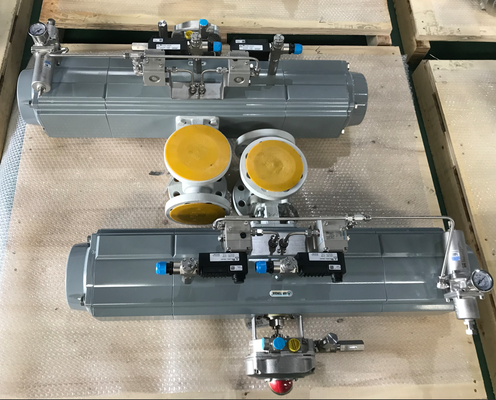

Rozwiązanie pakietowe zaworu kulowego pneumatycznego wieloportowego przeznaczone do przełączania zasilania reaktora chemicznego na farmę zbiorników
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghaj, Chiny |
| Nazwa handlowa: | VESON |
| Orzecznictwo: | ISO 9001:2015 SGS |
Zapłata:
| Minimalne zamówienie: | 1 sztuka |
|---|---|
| Cena: | USD 200-1500 / Piece |
| Szczegóły pakowania: | Obudowa ze sklejki marki VESON lub marki klienta z odporną na wstrząsy wkładką z pianki, opakowanie |
| Czas dostawy: | 5-7 dni roboczych na zapasy, 20-30 dni na produkcję |
| Zasady płatności: | T/T, L/C, PayPal, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Typ zaworu: | 3-drogowy wielodrogowy zawór kulowy (przyłącze L/przyłącze T) | Typ siłownika: | Pneumatyczna zębatka i zębatka podwójnego działania |
|---|---|---|---|
| Zakres rozmiarów: | DN15 do DN150 (1/2" do 6") | Ocena ciśnienia: | PN16 / PN40 / klasa 150 / klasa 300 |
| Materiał korpusu: | SS304, SS316, stal węglowa WCB | Konfiguracja piłki: | L-Port (przełączanie 90°) lub T-Port (mieszanie/przekierowywanie 180°) |
| Materiał siedziska: | PTFE, RTFE, PEEK | Dopływ powietrza: | 4-8 barów (60-120 psi) |
| Temperatura pracy: | -20 ° C do +180 ° C. | Zakończ połączenie: | Kołnierzowe ANSI B16.5, gwintowane NPT/BSP |
| Podkreślić: | Zawór kulowy pneumatyczny wieloportowy,Pneumatyczny zawór kulowy dwustronnego działania |
||
opis produktu
Wieloportowy pneumatyczny zawór kulowy odcinający do przełączania zasilania reaktora i kolektora farmy zbiorników
Wieloportowy pneumatyczny zawór kulowy odcinający VESON jest zaprojektowany do zastąpienia skomplikowanych wielozaworowych kolektorów jednym zintegrowanym urządzeniem. Dostępny w konfiguracjach L-Port (przełączanie 90°) i T-Port (mieszanie/przekierowanie 180°), pakiet ten znacznie zmniejsza zajmowaną powierzchnię, złożoność orurowania i potencjalne ścieżki wycieku w systemach zasilania reaktorów chemicznych i kolektorach farmy zbiorników.
Korzyści z redukcji kolektora
| Tradycyjna konfiguracja | Rozwiązanie wieloportowe VESON |
| 3 zawory 2-drogowe + trójniki + orurowanie | 1 pakiet zaworu L-Port 3-drogowego |
| 4 zawory 2-drogowe + krzyżak + orurowanie | 1 pakiet zaworu T-Port 3-drogowego |
| Wiele siłowników, zaworów elektromagnetycznych, wyłączników krańcowych | Pojedynczy siłownik, zawór elektromagnetyczny, zestaw wyłączników krańcowych |
Kluczowe cechy
- Konfiguracja L-Port: Obrót o 90° przełącza przepływ między dwoma niezależnymi obwodami (Port A ↔ B lub Port A ↔ C)
- Konfiguracja T-Port: Obrót o 180° do mieszania przepływu (wszystkie trzy porty połączone) lub przekierowania (dowolna kombinacja dwóch portów)
- Obsługa jednym siłownikiem: Jeden dwustronnego działania siłownik pneumatyczny steruje przełączaniem wszystkich portów, redukując sprzęt automatyki nawet o 60%
- Zredukowane ścieżki wycieku: Eliminuje wiele połączeń kołnierzowych i złączy spawanych, minimalizując ryzyko emisji ulatniających się
- Kompaktowa powierzchnia: Typowe oszczędności miejsca na platformie o 40-50% w porównaniu do wielozaworowych układów kolektorowych
- Zmontowane fabrycznie: Kompletny pakiet jest wstępnie przetestowany i gotowy do instalacji, co skraca czas uruchomienia w terenie
Specyfikacje techniczne
| Parametr | Specyfikacja |
| Typ zaworu | Zawór kulowy wieloportowy 3-drogowy |
| Konfiguracja kuli | L-Port (dwukierunkowe przełączanie 90°) / T-Port (trójkierunkowe 180°) |
| Typ siłownika | Dwustronnego działania lub z powrotem sprężynowym, pneumatyczny, zębatkowy |
| Zakres rozmiarów | DN15 do DN150 (1/2" do 6") |
| Ciśnienie znamionowe | PN16 / PN40 / Klasa 150 / Klasa 300 |
| Materiał korpusu | SS304, SS316, stal węglowa WCB |
| Materiał uszczelnienia | PTFE, RTFE, PEEK |
| Zasilanie powietrzem | 4-8 bar (60-120 psi) |
| Temperatura pracy | -20°C do +180°C |
| Połączenie końcowe | Kołnierzowe (ANSI B16.5), gwintowane (NPT/BSP) |
| Klasa odcięcia | Klasa VI (szczelność bąbelkowa) |
| Certyfikacja | ISO 9001:2015, SGS |
Docelowe zastosowania
- Przełączanie zasilania reaktora chemicznego (surowiec A vs B vs C)
- Układy do płukania wstecznego filtrów duplex (przełączanie pracy/czuwania)
- Kolektory transferu produktów z farmy zbiorników
- Układy pomiarowe do transferu handlowego
- Systemy obejścia i przekierowania wymienników ciepła
Zmontowane fabrycznie z twardymi rurami SS316, w pełni przetestowane w pętli i dostarczone z kompletnymi certyfikatami materiałowymi i dokumentacją FAT. Skontaktuj się z naszym zespołem inżynierskim w celu uzyskania pomocy w wyborze między L-Port a T-Port.
