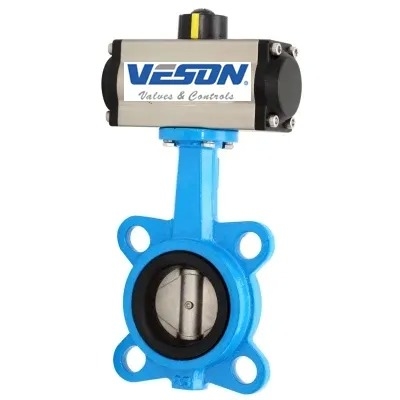

Zawór motylkowy pneumatyczny ze stali nierdzewnej serii HP 2-24 cale
Szczegóły Produktu:
Zapłata:
| Minimum Order Quantity: | 1 |
|---|
|
Szczegóły informacji |
|||
| Formularz połączenia: | Obsługa występu | Struktura: | Uszczelnienie środkowe |
|---|---|---|---|
| Forma pieczęci: | EPDM | Ciśnienie pracy: | Środkowy ciśnienie (2,5 MPa <Pn <6,4MPa) |
| Temperatura pracy: | Normalna temperatura (-40 ° C. | Materiał powierzchniowy uszczelnienia: | Miękkie zamknięte |
| Korpus zaworu: | Odlew | Rozmiar zastawki: | 2 cale-24 cala |
| Klasa ciśnienia: | Klasa ANSI 125 ~ 150 (PN10-PN16) | Zakres temperatur: | -196ºC ~ 540ºC |
| Materiały korpusu: | Stal węglowa, stal nierdzewna, stal stopowa, stal dupleksowa | Materiały dyskowe: | Stal węglowa, stal nierdzewna, stal stopowa, stal dupleksowa, al-bronze |
| Materiały do siedzenia: | EPDM, NBR, Viton | Zakończ połączenie: | Opłatek, zaczep, podwójny kołnierz |
| Norma projektowa: | API 609, BS 5155, EN593, DIN 3354 | ||
| Podkreślić: | Pneumatyczny zawór motylkowy serii HP,Zawór motyla ze stali nierdzewnej,Zawór pneumatyczny 2-24 cale |
||
opis produktu
Wyniki badań:
Atrybuty produktu
| Atrybut | Wartość |
|---|---|
| Formularz połączenia | Wsparcie poduszki |
| Struktura | Środkowe uszczelnienie |
| Formularz pieczęci | EPDM |
| Włókno zaworu | Normalne |
| Ciśnienie pracy | Ciśnienie średnie (2,5 mPa < Pn < 6,4 mPa) |
| Temperatura pracy | Normalna temperatura (-40°C) |
| Materiał powierzchni pieczęci | Miękkie zamknięte |
| Korpus zaworu | Występowanie |
| Zastosowanie | Użycie przemysłowe, Woda Użycie przemysłowe |
| Pakiet transportowy | Pułapka ze sklejki |
| Specyfikacja | 2 cali - 24 cali |
| Znak towarowy | VESON lub klienta |
| Pochodzenie | Chiny |
| Kod HS | 84123900 |
| Pojemność produkcyjna | 50000 sztuk / Y |
Opis produktu

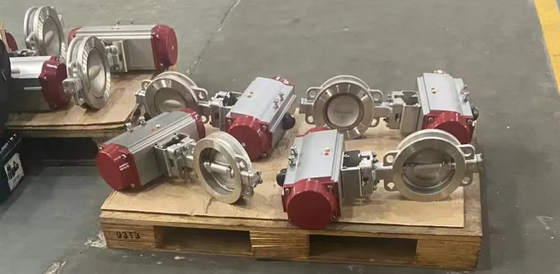

Pneumatycznie sterowany wafer Lug High Performance Butterfly Valvesą przeznaczone do krytycznych zastosowań w przemyśle chemicznym, przetwarzaniu węglowodorów, celulozy i papieru, wodociągu/odpadu i klimatyzacji. Zapewniają wyjątkowo długą i bezproblemową żywotność,zmniejszenie całkowitych kosztów posiadania.AEAZawory BHP są rygorystycznie testowane w celu spełnienia wymagających wymagań przemysłowych.
Wysokiej wydajności zawory motylkowe są przeznaczone do kontroli zamknięcia i tłoczenia płynów i gazu.Jednorazowa konstrukcja dysku offsetowego zapewnia mniejszy moment obrotowy i dłuższy czas trwania cyklu. NACE trim jest dostępny.
Zakres produktów
- Rozmiar zaworu:"2" ~ 24" (DN50-DN1500)
- Ciśnienie:Klasa ANSI 125 ~ 150 ((PN10-PN16)
- Temperatura:320°F do 1000°F / -196oC~ 540oC
- Materiały ciała:Stal węglowa, stal nierdzewna, stal stopowa, stal podwójna
- Materiały dysku:Stal węglowa, stal nierdzewna, stal stopowa, stal podwójna, al-brąz
- Siedzenie:EPDM, NBR, VITON
- Połączenie końcowe:Płytka, szpilka, podwójna płaszcza
Specyfikacje techniczne
- Wzór:Wymagania w zakresie bezpieczeństwa
- Twarzą w twarz:ASME B16.34
- /Flanka końcowa:ASME B16.5
- BW Końcówka:ASME B16.25
- /Skręcony koniec:ASME B1.20.1
- Badanie:ASME B16.34, API 598, DIN 3230
- Oznakowanie:MSS SP25
- Specjalny:NACE MR-01-75
Cechy projektowe
- Głowicy, płytki lub końcówki pasów
- Konstrukcja koncentryczna
- Pojazd w obie strony
- Zerowy wyciek
- Niski moment obrotowy
- Samooczyszczanie
- Stąpek odporny na wybuch
- ISO 5211 górna flansa
- Opcjonalnie rozszerzona konstrukcja łodygi
