Wysokiej wydajności trzykrotnie przesunięty zawór motylkowy z metalowym siedzeniem, wydłużony okres użytkowania, zerowy wyciek
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghaj, Chiny |
| Nazwa handlowa: | VESON |
| Orzecznictwo: | ISO 9001:2015 SGS |
Zapłata:
| Minimalne zamówienie: | 1 sztuka |
|---|---|
| Cena: | USD 150-3500 / Piece |
| Szczegóły pakowania: | Obudowa ze sklejki marki VESON z wkładką z pianki odpornej na wstrząsy, opakowanie eksportowe |
| Czas dostawy: | 3-5 dni roboczych na zapasy, 15-25 dni na produkcję |
| Zasady płatności: | T/T, L/C, PayPal, Western Union |
| Możliwość Supply: | 3000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Typ zaworu: | Zawór motylkowy z potrójnym przesunięciem | Zakres rozmiarów: | DN80 do DN1200 (3” do 48”) |
|---|---|---|---|
| Ocena ciśnienia: | ANSI 150 funtów / 300 funtów / 600 funtów | Materiał korpusu: | WCB Stal węglowa / CF8M SS316 |
| Materiał płyty: | CF8M SS316 / Duplex / Inconel | Typ siedzenia: | Laminowany metal / stellit, utwardzany |
| Działanie: | Przekładnia ręczna / siłownik pneumatyczny / elektryczny | Bezpieczny ogień: | Certyfikat API 607 / ISO 10497 |
| Klasa wycieku: | Zerowy wyciek (klasa VI) | Zakończ połączenie: | Uchwyt (ANSI B16.5) |
| certyfikat: | ISO 9001:2015, SGS, API 607 | ||
| Podkreślić: | Projekt trójkątnego przesunięcia,Gniazdo metalowe,zerowy wyciek |
||
opis produktu

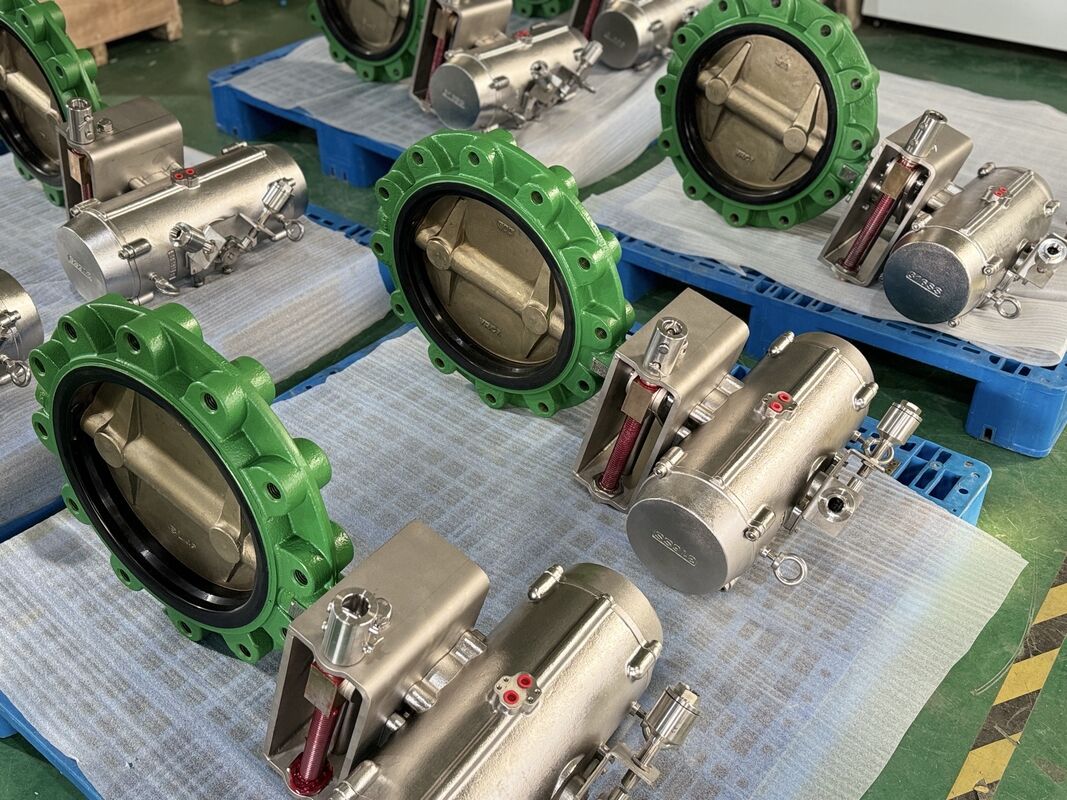

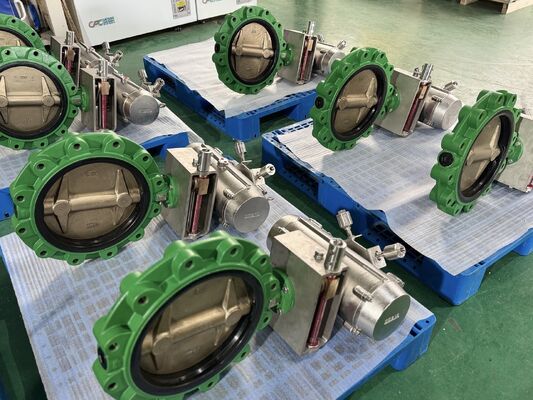

Wysokowydajna przepustnica motylkowa typu lug z potrójnym przesunięciem i metalowym gniazdem
Przepustnica motylkowa typu lug VESON o wysokiej wydajności z potrójnym przesunięciem reprezentuje najwyższą klasę technologii przepustnic motylkowych. Konstrukcja z potrójnym przesunięciem eliminuje tarcie między tarczą a gniazdem podczas pełnego skoku, podczas gdy metalowe gniazdo zapewnia zerowy wyciek i bezpieczeństwo pożarowe dla krytycznych zastosowań odcinających w przemyśle naftowym i gazowniczym, petrochemicznym oraz energetycznym.
Wyjaśnienie potrójnego przesunięcia
| Przesunięcie | Funkcja |
| 1. przesunięcie | Trzpień umieszczony za płaszczyzną gniazda, tworzący uszczelnienie typu krzywkowego |
| 2. przesunięcie | Trzpień umieszczony poza osią środkową otworu, umożliwiający pełne odsunięcie tarczy |
| 3. przesunięcie | Geometria stożkowego gniazda, eliminująca tarcie ślizgowe i przedłużająca żywotność gniazda |
Kluczowe cechy
- Metalowe gniazdo: Warstwowe gniazdo ze stali nierdzewnej/grafitu zapewnia zerowy wyciek i zgodność z normą bezpieczeństwa pożarowego API 607
- Praca bez tarcia: Geometria potrójnego przesunięcia zapewnia natychmiastowe podniesienie tarczy z gniazda bez tarcia, przedłużając żywotność gniazda do ponad 100 000 cykli
- Przystosowanie do wysokich temperatur: Nadaje się do temperatur od -196°C (kriogeniczne) do +800°C przy zastosowaniu odpowiednich materiałów wykończeniowych
- Dwukierunkowe uszczelnienie: Pełne odcinanie przy znamionowym ciśnieniu w obu kierunkach przepływu eliminuje ograniczenia dotyczące orientacji montażu
- Utwardzenie Stellite: Opcjonalne utwardzenie Stellite 6 lub 21 na gnieździe i tarczy dla doskonałej odporności na ścieranie w trudnych warunkach
Specyfikacje techniczne
| Parametr | Specyfikacja |
| Typ zaworu | Przepustnica motylkowa typu lug z potrójnym przesunięciem |
| Zakres rozmiarów | DN80 do DN1200 (3" do 48") |
| Klasa ciśnieniowa | ANSI 150lb / 300lb / 600lb |
| Materiał korpusu | Stal węglowa WCB / Stal nierdzewna CF8M SS316 |
| Materiał tarczy | CF8M SS316 / Duplex / Inconel |
| Typ gniazda | Warstwowe metalowe / Utwardzone Stellite |
| Sterowanie | Przekładnia ręczna / Siłownik pneumatyczny / elektryczny |
| Bezpieczeństwo pożarowe | Zgodność z API 607 / ISO 10497 |
| Klasa szczelności | Zerowy wyciek (Klasa VI) |
| Temperatura pracy | -196°C do +800°C |
| Certyfikat | ISO 9001:2015, SGS, API 607 |
Docelowe zastosowania
- Krytyczne zawory odcinające w rafineriach
- Odcinanie procesów petrochemicznych
- Systemy pary i oleju termalnego
- Serwis kriogeniczny LNG i etylenu
- Odcinanie pary głównej w elektrowniach
Każdy zawór przechodzi fabryczne testy hydrostatyczne, pneumatyczne i typu bezpieczeństwa pożarowego. Dostarczana jest pełna dokumentacja PMI, NDE i testów funkcjonalnych.
