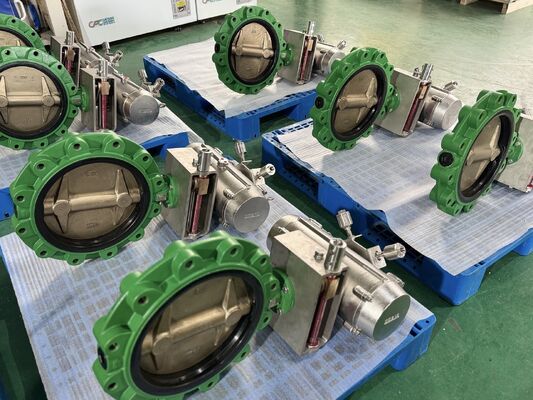

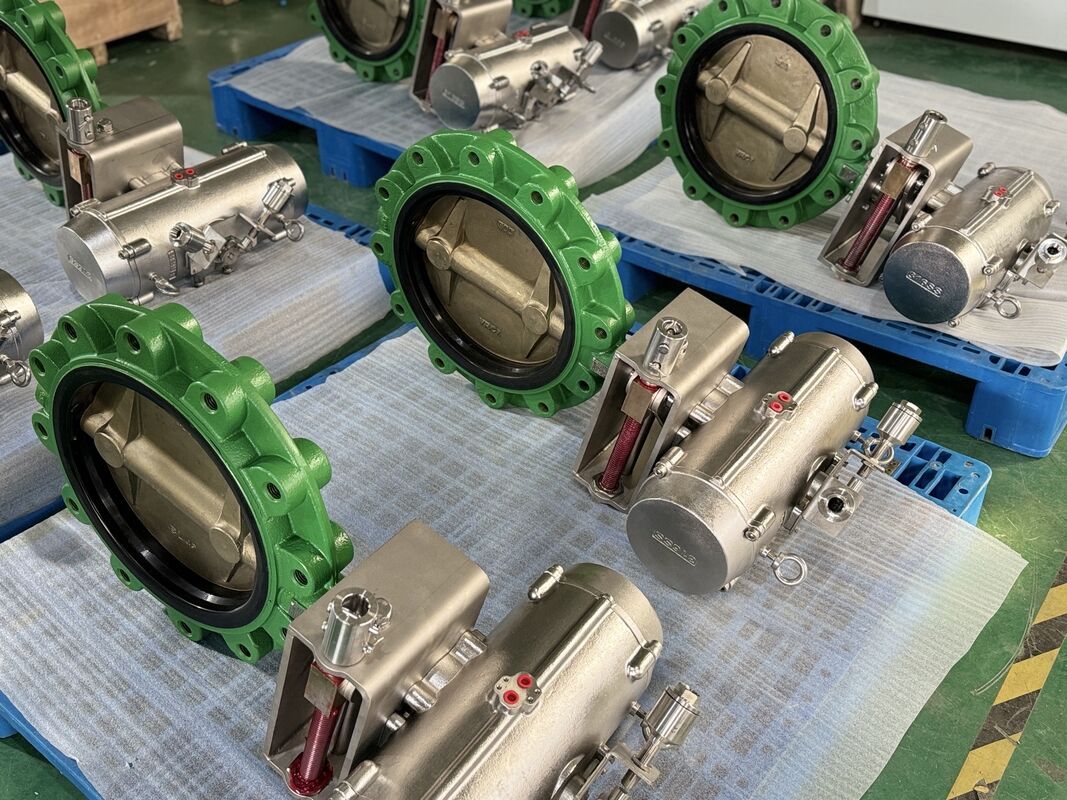

Zestaw zaworu motylkowego z napędem pneumatycznym klasy morskiej certyfikowany z powłoką antykorozyjną posiadającą certyfikat ABS

Opis produktu
12-calowy zawór motylkowy typu lug (DN300, ANSI Klasa 150) to przemysłowe rozwiązanie do kontroli przepływu, specjalnie zaprojektowane do trudnych warunków morskich, przybrzeżnych i morskich. Wykonany z żeliwa sferoidalnego JS1030, tarczy z brązu niklowo-aluminiowego (AB2) i trwałego siedzenia NBR, zawór ten oferuje wyjątkową odporność na korozję morską, kawitację i zużycie mechaniczne.
Wyposażony w górny mechanizm ISO 5211, pośredni mechanizm obsługi ręcznej, urządzenie do zdalnego sterowania zaworem VSM i wspornik ze stali nierdzewnej 316SS do przełączników zbliżeniowych liniowo-obrotowych, zapewnia bezproblemowe przełączanie między lokalną obsługą ręczną a zdalnym sterowaniem w trudno dostępnych miejscach. W pełni przetestowany i certyfikowany z aprobatą typu ABS (American Bureau of Shipping).
Specyfikacje techniczne
Cecha / Parametr
Szczegół / Norma materiałowa
Średnica nominalna
12 cali / DN300
Typ korpusu
Typ Lug (Trzpień bez napędu z mocowaniem ISO 5211)
Klasa ciśnieniowa
ANSI Klasa 150 / 150LB (odpowiednik PN16/PN20)
Materiał korpusu
Żeliwo sferoidalne JS1030 (EN-GJS-400-15 / GGG40)
Materiał tarczy
Brąz aluminiowy AB2 (CuAl10Fe5Ni5 klasy morskiej)
Siedzenie / Uszczelka
NBR (Kauczuk nitrylowy - szczelność bąbelkowa)
Zdalne sterowanie
System zdalnego sterowania zaworem VSM / Urządzenie z wałem elastycznym
Ręczne sterowanie
Mechanizm ręcznego koła zębatego (pomiędzy siłownikiem a zaworem)
Akcesoria do przełączników
Wspornik ze stali nierdzewnej 316 (konwersja liniowo-obrotowa)
Sygnał zwrotny
Pasywny przełącznik zbliżeniowy z kontaktem suchym
Certyfikacja morska
Inspekcja ABS i test akceptacji fabrycznej (FAT)
Dlaczego warto wybrać ten morski zawór motylkowy typu lug?
1. Doskonała odporność na korozję morską
Połączenie obudowy z żeliwa sferoidalnego JS1030 i tarczy z brązu niklowo-aluminiowego AB2 sprawia, że ten 12-calowy zawór motylkowy jest idealny do poboru wody morskiej, systemów balastowych i morskich linii chłodniczych. Elastyczne siedzenie NBR zapewnia dwukierunkowe uszczelnienie bez wycieków.
2. Zdalne sterowanie VSM dla trudno dostępnych miejsc
Po zainstalowaniu w głębokich przedziałach kadłuba, wąskich korytach rur lub obszarach niebezpiecznych, zintegrowane urządzenie do zdalnego sterowania zaworem VSM pozwala operatorom bezpiecznie sterować zaworem z odległości za pomocą elastycznego systemu cięgna/kabla.
3. Zintegrowane ręczne sterowanie za pomocą koła zębatego
Wyposażony w standardowy górny mechanizm ISO 5211, pośredni mechanizm obsługi ręcznej zapewnia płynne możliwości ręcznego sterowania podczas utraty zasilania lub rutynowej konserwacji bez odłączania głównego siłownika.
4. Precyzyjny system sprzężenia zwrotnego sygnału
Wyposażony w niestandardowy wspornik konwertera podróży ze stali nierdzewnej 316, zawór dokładnie tłumaczy sygnały ruchu liniowego na aktywację przełącznika obrotowego, wysyłając pasywny sygnał zwrotny statusu z kontaktu suchego bezpośrednio do systemu PLC lub SCADA na statku.
5. Jakość potwierdzona certyfikatem ABS
Każda jednostka przechodzi rygorystyczne testy ciśnieniowe powłoki, szczelności siedzenia i funkcjonalne, nadzorowane i certyfikowane zgodnie ze standardami ABS (American Bureau of Shipping).
Zastosowania przemysłowe
Budowa statków i inżynieria morska: Systemy uzdatniania wody balastowej (BWTS), odwadnianie, cyrkulacja wody morskiej, linie przeciwpożarowe.
Platformy przybrzeżne i FPSO: Kontrola płynów w strefach niebezpiecznych, zdalne sterowanie zaworami w głębokich przedziałach.
Odsalanie i infrastruktura wodna: Stacje pomp surowej wody o wysokim zasoleniu i oczyszczalnie ścieków przemysłowych.

Specyfikacje techniczne 12-calowego zaworu motylkowego typu lug
 Kategoria specyfikacji
Parametr
Standard / Materiał / Opis
Podstawowe informacje
Typ zaworu
Zawór motylkowy typu lug bez napędu
Rozmiar nominalny
12 cali / DN300
Klasa ciśnieniowa
ANSI Klasa 150 / 150LB
Mocowanie górnego kołnierza
Górny mechanizm zgodny z normą ISO 5211
Aprobata morska
Certyfikowany przez ABS (American Bureau of Shipping)
Specyfikacje materiałowe
Materiał korpusu
Żeliwo sferoidalne JS1030 (EN-GJS-400-15 / GGG40)
Materiał tarczy
Brąz niklowo-aluminiowy AB2 (CuAl10Fe5Ni5)
Siedzenie / Uszczelka
NBR (Kauczuk nitrylowy - dwukierunkowe uszczelnienie bez wycieków)
Materiał wspornika
Stal nierdzewna 316 (316SS)
Systemy obsługi i sterowania
Ręczne sterowanie
Mechanizm obsługi ręcznej (zamontowany między siłownikiem a zaworem)
Zdalne sterowanie
Urządzenie do zdalnego sterowania zaworem VSM (system napędu elastycznego)
Sprzężenie zwrotne pozycji
Pasywny przełącznik zbliżeniowy z kontaktem suchym
Adapter przełącznika
Wytrzymały wspornik ze stali nierdzewnej 316 do konwersji ruchu liniowego na obrotowy
Zastosowanie i wydajność
Stosowane media
Woda morska, woda balastowa, woda słodka, łagodne chemikalia
Warunki pracy
Zdalna obsługa w ciasnych, trudno dostępnych lub niebezpiecznych przestrzeniach morskich
