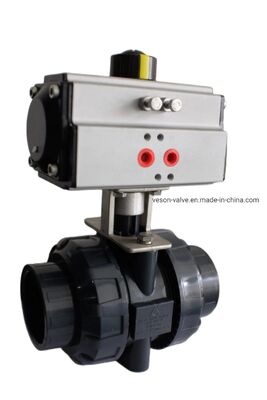

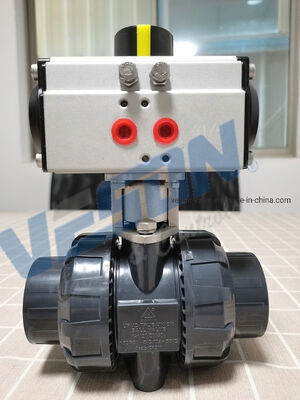

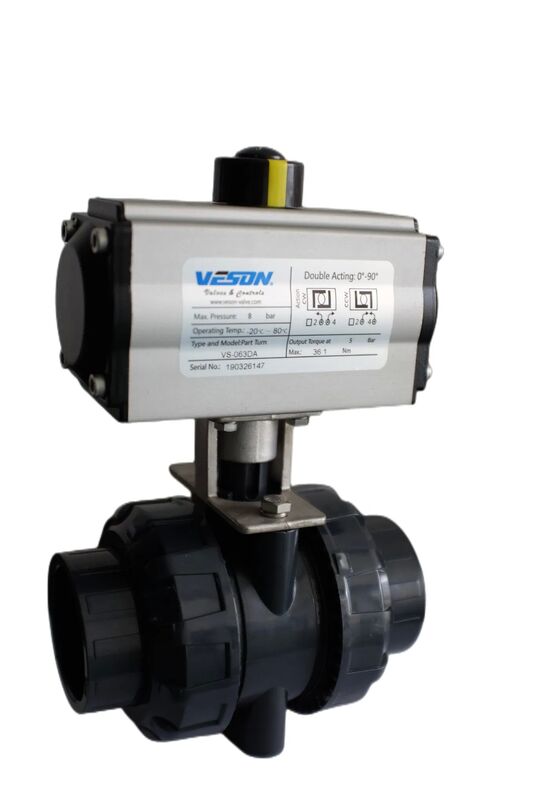

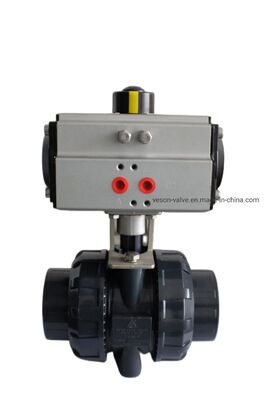

PVC Pneumatyczny 3-stronny zawór kulkowy z profilem bezpośredniego montażu ISO5211 Standard dla zastosowań o wysokiej temperaturze
Szczegóły Produktu:
Zapłata:
| Minimalne zamówienie: | 1 |
|---|
|
Szczegóły informacji |
|||
| Formularz połączenia: | spawalniczy | Tryb jazdy: | Pneumatyczny |
|---|---|---|---|
| Ciśnienie nominalne: | KLASA ANSI 150-900 | Kanał: | Prosto przez typ |
| Struktura: | Stały zawór kulowy | Typ: | Stały zawór kulowy |
| Funkcjonować: | Odpływ | Temperatura: | wysoka temperatura |
| Standard: | 12 miesięcy gwarancji | Zastosowanie: | Zastosowanie przemysłowe |
| Kod Hs: | 84123900 | ||
| Podkreślić: | Standardowy pneumatyczny zawór kulowy ISO5211,Profilowy 3-drogowy zawór kulowy do montażu bezpośredniego,Zawór kulowy z PVC o wysokiej temperaturze |
||
opis produktu

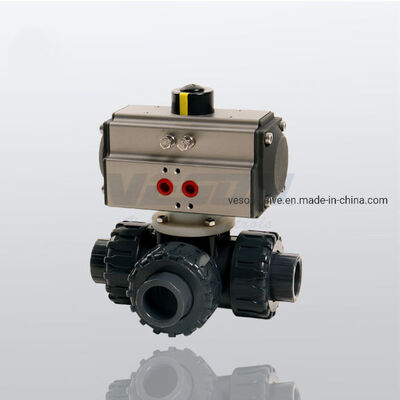

Zawór kulowy pneumatyczny PVC 3-drogowy Pneumatyczny 3-drogowy zawór kulowy PVC
Specyfikacje siłownika pneumatycznego
1. Typ działania: Podwójny
2. Medium: czyste, suche i bez korozyjnego sprężonego powietrza
3. Ciśnienie zasilania powietrzem: 0,25 - 0,8 MPa
4. Temperatura pracy: Typ standardowy: -20°C~+80°C
Typ niskotemperaturowy: -40°C~+80°C
| ZAWÓR KULOWY 3-drogowy | ||||||
| Wybór siłownika pneumatycznego: dopasowanie rozmiaru tylko w celach informacyjnych, moment obrotowy zaworu plus 25% współczynnika bezpieczeństwa | ||||||
| Rozmiar | Moment obrotowy zaworu w calach | moment obrotowy zaworu*1,25 | Siłownik dwustronnego działania | Moment obrotowy siłownika (w calach) 5 bar | Siłownik ze sprężyną powrotną | Moment obrotowy siłownika (w calach) 5 bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| ZAWÓR KULOWY 2-drogowy | ||||||
| Rozmiar | moment obrotowy zaworu*1,25 | Połączenie górne zaworu (mm) | Siłownik dwustronnego działania | Moment obrotowy siłownika (w calach) 5 bar | Siłownik ze sprężyną powrotną | Moment obrotowy siłownika (w calach) 5 bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Typ wysokotemperaturowy: -20°C~+180°C
5. Kąt obrotu: 90°± 5°
6. Napięcie zaworu elektromagnetycznego: AC220V lub DC24V lub zgodnie z życzeniem klienta.
Projekt i konstrukcja siłownika pneumatycznego dwustronnego działania serii AT
1. Pełna zgodność z najnowszą specyfikacją: ISO5211DIN3337VD/VDE3845 i NAMUR.
2. Wytłaczany korpus aluminiowy o wysokiej wytrzymałości posiada szlifowaną powierzchnię wewnętrzną pokrytą utwardzoną anodą tlenkową dla długiej żywotności, niskiego współczynnika tarcia i szybkiego działania.
3. Doskonała, kompaktowa i zmodernizowana konstrukcja wraz z wieloma specyfikacjami sprawia, że wybór jest zarówno ekonomiczny, jak i korzystny.
4. Wszystkie powierzchnie robocze wykorzystują wysokiej jakości łożyska, co skutkuje niskim tarciem, wysoką żywotnością cykliczną i brakiem hałasu. Dwie niezależne zewnętrzne śruby regulacyjne ogranicznika skoku mogą łatwo i precyzyjnie regulować ±5° w obu kierunkach otwierania i zamykania.
5. Ten sam siłownik obrysowy ma tryby funkcjonalne dwustronnego działania i powrotu sprężynowego, a powrót sprężynowy ma style normalnie otwarte i normalnie zamknięte.
6. Wielofunkcyjny wskaźnik położenia z NUMEREM jest wygodny do montażu akcesoriów.
7. Wstępnie sprężona sprężyna obciążająca jest wygodna dla bezpiecznych procedur montażu i demontażu.
8. Tłoki i zaślepki odlewane ciśnieniowo z aluminium mają wysoką wytrzymałość i niewielką wagę.
9. Dostępne są różne materiały O-ringów dla wysokich i niskich temperatur.
10. Zgodnie z różnymi wymaganiami możemy zaoferować obroty wielokrotne (np. 120°135°180°) i siłowniki trójpozycyjne.
11. Zawory elektromagnetyczne są łatwe w montażu bez żadnej płyty łączącej.
